偏擺檢查儀適用于檢測軸類盤類徑向圓端面圓跳動，偏擺檢查儀的構造及要求：首先是偏擺檢查儀導軌大身，導軌大身兩平面平面度要求誤差小于0.002，導軌兩角度面必須平行，導軌工作面接觸點必須均勻。偏擺檢查儀導軌上配有一個固定尾座和一個活動尾座，每個尾座的長度大約150MM，每個尾座配置莫氏2#頂尖。兩尾座頂尖與導軌平行度誤差小于0.003，垂直度小于0.003.兩尾座之間配有測量滑板，滑板上安裝測量表架。這就是一臺合格的偏擺檢查儀。

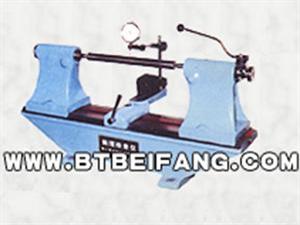

3017偏擺檢查儀，測量長度300，中心高度170測量最大直徑300,自身重量60KG。水平方向誤差0.003，垂直方向誤差精度0.005.
